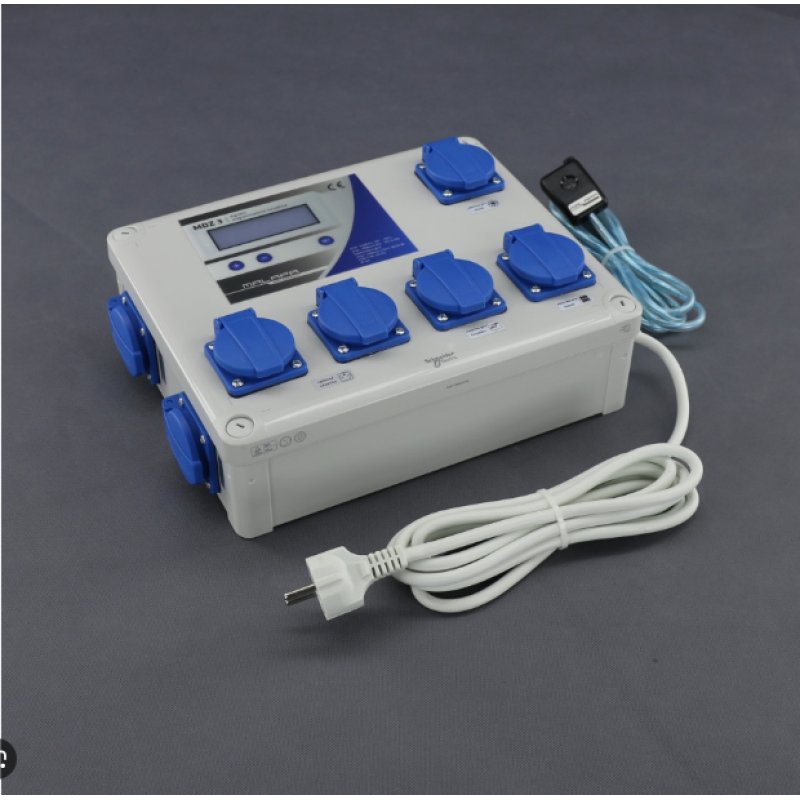

Malapa MDZ3 cuadro de distribución digital programable

El cuadro eléctrico de pared electrónico de la serie MDZ está destinado a una solución integral: alimentación, conmutación, regulación y control de la calefacción, tanto para cargas inductivas como resistivas. Este aparato conecta y desconecta las tomas mediante relés de potencia silenciosos, diseñados para las potencias de conmutación de cada cuadro. El cuadro principal incluye una toma para calefacción controlada por termostato, con ajuste de temperatura para el día y otro para la noche.

Otra toma controlada por termostato junto con higrostato y regulación está destinada a la extracción/entrada de aire, por supuesto con ajuste para el día y otro para la noche; permite ajustar unas revoluciones del ventilador a la temperatura configurada y otras cuando se supera el valor configurado. Para la alimentación de la iluminación hay 2 tomas conmutadas controladas por temporizadores, cada una de las cuales admite una carga de 1x 1200W (2x 600W).

Las tomas conmutadas tienen un circuito de protección en caso de corte de energía eléctrica: se conectan hasta 10 minutos después del corte, mientras tanto las lámparas se enfrían y su arranque es más sencillo. Una toma controlada por un temporizador para las bombas: usted programa el tiempo de riego y otro de pausa, y la frecuencia del riego puede ser distinta de día y de noche. Para alimentar otros aparatos, el cuadro tiene integrada una toma no conmutada, que está bajo tensión permanente. Los termostatos e higrostatos tienen histéresis ajustable.

Una pantalla LCD clara de 4 líneas le informa simultáneamente de la temperatura, la hora y el estado de las salidas (tomas). El procesador vigila constantemente las entradas, las salidas y la conexión con el sensor y, en caso necesario, señala el error de forma óptica y además acústica. Copia de seguridad de los ajustes. La temperatura la capta un sensor digital DALLAS preciso y fiable, que transmite la información mediante un cable alargador de 1,5 metros. Instalación inmediata: para la conexión a la red eléctrica sirve un cable con enchufe de 5 metros de longitud y para conectar los aparatos sirven las tomas. El aparato se puede fijar a la pared con soportes de suspensión (incluidos en el suministro). Funcionamiento duradero y sin fallos incluso en condiciones extremas, over design.

Uso:

Encontrará aplicación, por ejemplo, en el control, el mando periódico de bombas, termostato para calefacción, iluminación o en la iluminación de invernaderos, jardines botánicos, terrarios, cría de animales.

Distribución de las tomas:

- 2x toma conmutada controlada por temporizador para iluminación (cada toma máx. 1x 1200W o 2x 600W), con protección contra cortes de electricidad (10 minutos)

- 2x toma no conmutada bajo tensión permanente

- 1x toma para bomba (temporizador) para riego - 2 programas para día/ noche, tiempo de conexión/ desconexión ajustable de distintas formas (máx. 2600W)

- 1x toma para calefacción - termostato, 2 programas para día/ noche, histéresis ajustable (máx. 2600W)

- 1x toma para ventilador (extracción/ entrada) - higrostato/ termostato con regulación (con retroalimentación) revoluciones mínimas/ máximas 0% a 100%, 2 programas para día/ noche, histéresis ajustable (máx. 900W)

variantes de los cuadros principales MDZ: MDZ1 - básico MDZ2 - además temporizador digital para el control periódico de las bombas de riego, 2 programas para día/ noche MDZ3 - además temporizador digital para el control periódico de las bombas de riego, 2 programas para día/ noche + higrostato/ termostato combinado con regulación para el ventilador ampliación con cuadros adicionales MZP:

Cada cuadro principal digital programable puede controlar los cuadros adicionales MZP1, MZP2, MZP3. Los cuadros adicionales se diferencian entre sí por el número de tomas y por la conexión a la red. Un cuadro principal es capaz de controlar hasta 20 cuadros auxiliares. Ventajas: los ajustes se conservan también tras una interrupción de la energía eléctrica, cambios rápidos en los ajustes y medición precisa de todas las magnitudes, consumo mínimo, temperatura continua sin oscilaciones, clima agradable, menor esfuerzo mecánico/ térmico de las piezas mecánicas, alta protección del aparato, la comunicación con el sensor se realiza con tensión segura.

Un aparato que no funciona tampoco consume energía eléctrica. Instalación: el sensor del cable puede captar la temperatura en otro espacio o en la conducción de aire distinto de donde está colocado el aparato. En el espacio recomendamos colocar el sensor a aprox. 1,5 m sobre el suelo, en un lugar con buena circulación de aire; no coloque el sensor cerca de radiadores de calor. Histéresis: diferencia de temperatura o de humedad, o inercia, con la que el aparato conecta y desconecta. Reducción de la humedad, por ejemplo: si la histéresis es de 1%RH y la humedad deseada es de 20%RH, el higrostato desconecta a 21%RH y vuelve a conectar a 20%RH. Humidificación, por ejemplo: si la histéresis es de 1%RH y la humedad deseada es de 20%RH, el higrostato desconecta a 19%RH y vuelve a conectar a 20%RH. Calefacción, por ejemplo: si la histéresis es de 1°C y la temperatura deseada es de 20°C, el termostato desconecta a 21°C y vuelve a conectar a 20°C. Refrigeración, por ejemplo: si la histéresis es de 1°C y la temperatura deseada es de 20°C, el termostato desconecta a 19°C y vuelve a conectar a 20°C.

Bajo petición suministramos también otras variantes

Datos técnicos del cuadro digital MDZ3:

alimentación - 230V AC 50Hz

carga máxima - resistiva 3600W (16A)

2x toma conmutada - en total 2x 1200W o 4x 600W de carga inductiva (cada toma máx. 1x 1200W o 2x 600W), circuito de protección para proteger las lámparas (10 minutos)

2x tomas no conmutadas bajo tensión permanente

1x toma para bomba (temporizador) - 2 programas para día/ noche, tiempo de conexión/ desconexión ajustable de distintas formas de 1 segundo a 24 horas, máximo 2600W 1x toma para calefacción - termostato, 2 programas día/ noche, máximo 2600W 1x toma para ventilador (extracción/ entrada) - termostato + higrostato con regulación (con retroalimentación) revoluciones mínimas/ máximas 0% a 100%, 2 programas para día/ noche, máximo 900W

sensor de temperatura - digital calibrado - del fabricante DALLAS

longitud del sensor - 1,5 metros

tamaño del sensor - 50mm x 36mm x 15mm

pantalla LCD - 4 líneas botones de control - 3x (+ - SET) rango de temperatura/ humedad - 0° a 100°C, 0% a 100%RH temperatura/ humedad de trabajo del sensor 0° a 80°C, 0% a 100%RH (sin condensación) histéresis de temperatura/ humedad - 1° a 10°C, 1% a 10%RH tolerancia de temperatura/ humedad +-0,25°C, +-3%RH tolerancia del tiempo +-2 minutos/ mes reserva de hora - acumulador 100 horas

copia de seguridad de datos - 35 años

salida para cuadro adicional - sí

protección - térmica (tomas conmutadas)

menú electrónico - en checo (bajo pedido alemán, inglés, español)

cable de alimentación con enchufe - 3 metros

montaje - pared (soportes)

peso total - 2320g

tamaño - longitud 225, anchura 180, altura 100mm temperatura de trabajo -20° a 70°C

humedad de trabajo - 0% a 90%RH (sin condensación)

temperatura de almacenamiento - 0° a 45°C

protección - IP44

caja - ABS RoHS
